Выкройка рукава. Пошаговая инструкция построения выкройки рукава

Автор Валентина Нивина
первоисточник: http://www.newsewing.com/view_post.php?id=3 Швейных дел мастер.

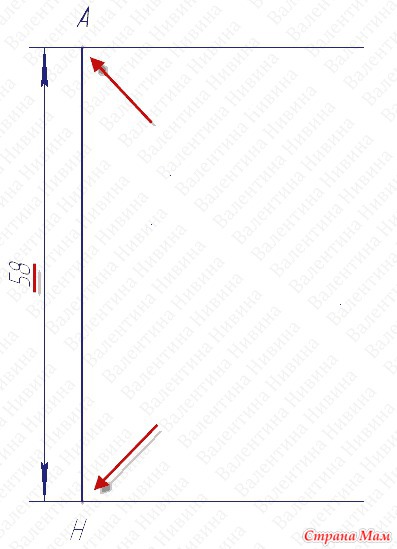

1. С левой стороны листа проведите линию, на которой отложите длину рукава и поставьте точки А и Н. От точек А и Н вправо проведите линии.

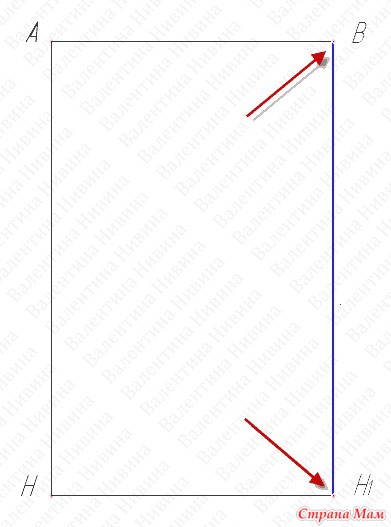

2. Ширина рукава. От точки А вправо отложите обхват плеча плюс 7см и поставьте точку В (29+7=36см). От точки В опустите вниз линию, в месте пересечения с нижней линией поставьте точку Н1.

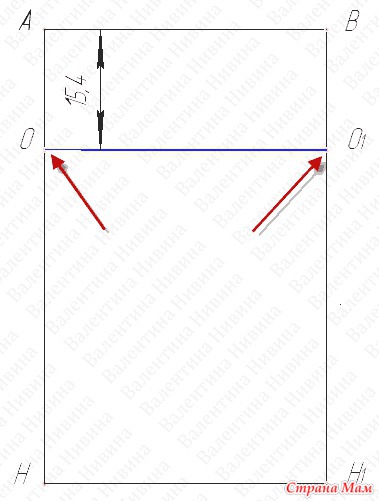

3. Высота оката рукава. От точки А вниз отлижите 3/4 глубины проймы спинки плюс 1см и поставьте точку О (19 : 4 х 3 + 1). От точки О вправо проведите линию до пересечения с линией ВН1. В месте пересечения поставьте точку О1.

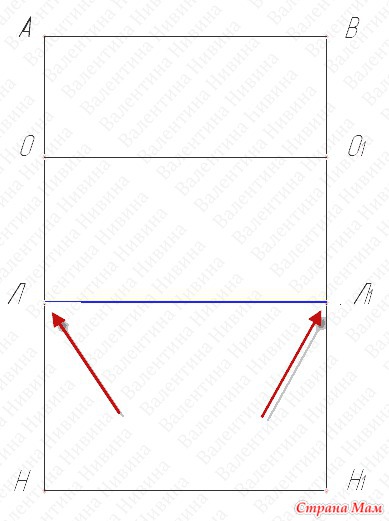

4. Линия локтя. От точки А вниз отложите длину рукава до локтя плюс 2см и поставьте точку Л (32+2=34см). От Л вправо проведите линию до пересечения с линией ВН1. В месте пересечения поставьте точку Л1.

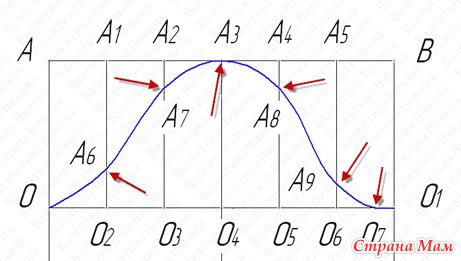

5. Срез оката. Расстояние ОО1 разделите на шесть равных частей. Точки деления обозначьте О2, О3, О4 и О6. От каждой точки вверх проведите линии перпендикулярно линии ОО1, до пересечения с линией АВ. В месте пересечения поставьте точки А1, А2, А3, А4 и А5. От О2 вверх отложите 1/3 высоты оката рукава минус 1см и поставьте точку А6 (15,4:3-1=4,1см). От А2 и А4 вниз отложите по 1/3 высоты оката рукава минус 2,2см. и поставьте точки А7 и А8 (15,5:3-2,2=2,9см). От О6 вверх отложите 1/6 высоты оката рукава и поставьте А9 (15,4:6=2,5см). Отрезок О6О1 разделите на три части, правую точку деления обозначьте О7. Точки О, А6, А7, А3, А8, А9, О7 и О1 соедините.

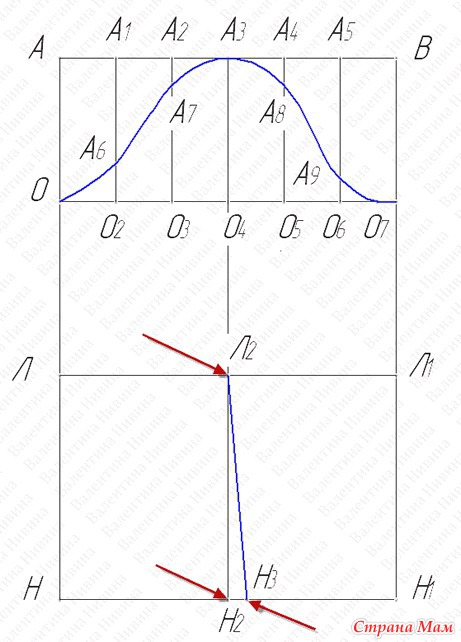

Средняя линия рукава. Линию А3О4 продлите вниз, пересечение с линией локтя и низа рукава обозначьте Л2 и Н2. От Н2 вправо отложите 2см и поставьте Н3. Точки Н3 и Л2 соедините.

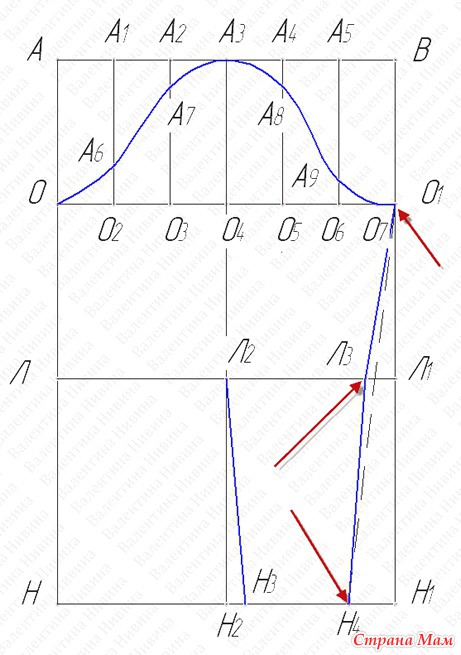

7. Линия переднего среза рукава. От Н3 вправо отложите 1/2 обхвата запястья плюс 2-3 см и поставьте точку Н4 (16:2+3=11см). Н4 и О1 соедините пунктиром. От пересечения пунктира с линией локтя влево отложите 1см и поставьте Л3. Точки О1, Л3 и Н4 соедините.

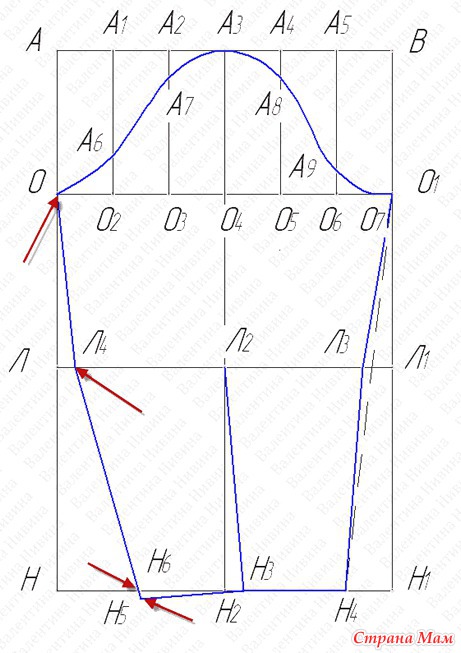

8. Линия заднего среза рукава. Из Н3 влево поставьте перпендикуляр к линии Л2 Н3. От точки Н3 по этой линии отложите 1/2 обхвата запястья плюс 2-3см и поставьте Н5 (16:2+3=11см). От точки Л вправо отложите 2см и поставьте точку Л4. Точку Л4 соедините с точками О и Н5. Пересечение с линией НН1 обозначьте Н6.

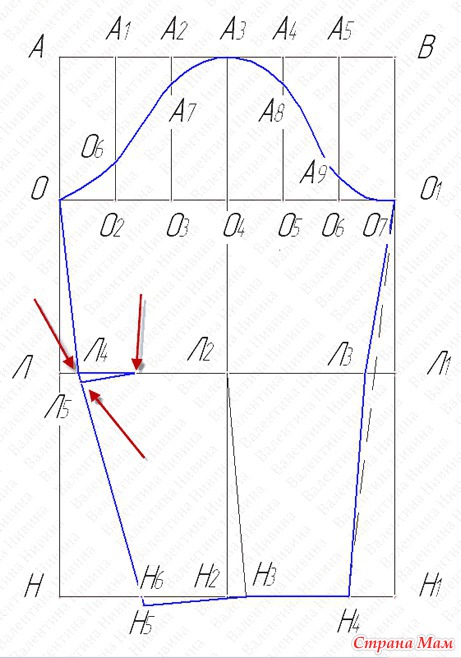

Линия локтевой вытачки. От точки Л4 вниз отложите величину отрезка Н5Н6 и поставьте точку Л5. От Л4 вправо отложите 6 - 7см (длина вытачки) и соедините с Л5.



10. Построение чертежа одношовного рукава зауженного книзу закончено.
