Доска Евминова своими руками(подробно)

У многих знакомых проблемы со спиной и в разговорах с ними часто всплывает тема доски Евминова. Это какая-то чудодейственная доска, занятия на которой решают практически любые проблемы со спиной. Вот только стоит она очень дорого. Многие мечтали сделать её своими руками. Нашел и выкладываю для них описание и подробнейшую технологию изготовления с фотографиями.

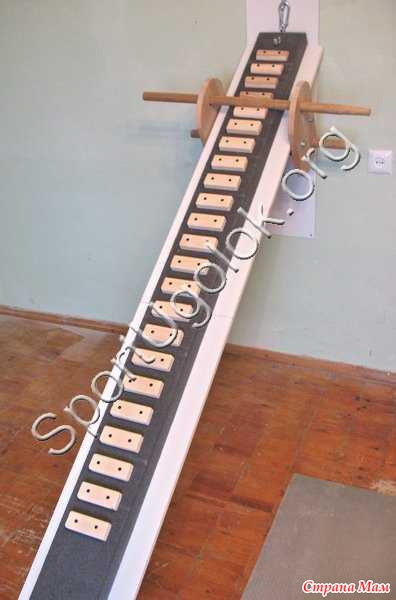

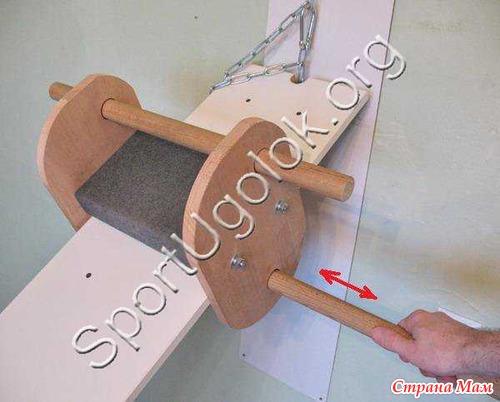

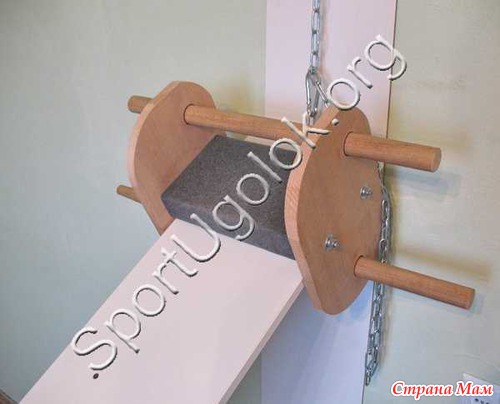

Общий вид доски. Доска легко регулируется по наклону к стене. Положение каретки на доске так же легко регулируется одной рукой без дополнительного инструмента. Присутствуют все характеристики оригинальной доски.

Каретка крупным планом. Прочность проверена на практике: может быть использована как турник для человека весом 80 кг, подтягивание без рывков.



Основание доски



Чертеж:



Что нужно купить:
Едем в строительный супермаркет и покупаем:
Брус сосновый неотесанный 50х150х3000. Для тех, кто не знаком с темой - это длинная прочная деревянная доска, относительно дешевая, используется для грубых строительных работ. Она не отесанная. Для того чтобы привести ее в порядок, понадобится обивочная ткань, но об этом позже. На фото обрезок этого бруса.

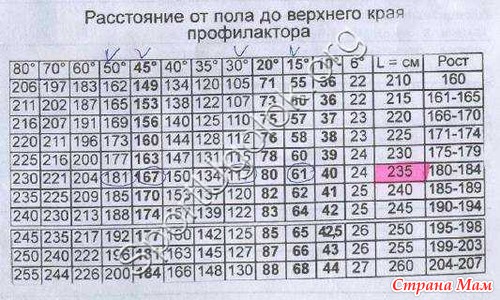

Заказываем раскрой этого бруса чтобы вам сделали это качественно строго перпендикулярно на циркулярке. Делаем 2 куска: первый кусок той длины, которая соответствует вашему росту (смотрите прикрепленную таблицу от производителя на фото). Второй кусок 270 мм.



Следующий шаг: сделать рабочую поверхность. Размеры: 260мм в ширину и в длину столько, сколько вы выбрали по таблице для своего роста.
Я делал из кусков мебельной корпусной ДСП (плита из клеенных опилок) белого цвета толщиной 16 мм, которые уже были у меня в хозяйстве.
Обычно ДСП продается большими плитами 2,5 х 3 метра и в нашем случае покупать целую плиту нет смысла. Вы можете использовать дверцы от старого шкафа или что-то из хозяйства или купить остатки ДСП в том же строительном супермаркете в отделе деревообработки. Там часто остаются куски от крупных заказов. Поверхность не обязательно должна быть цельной т. к. несущая будет сделана из деревянного бруса. Вы можете взять несколько кусков нужного размера и заказать обклеивание пластиковой кромкой 2мм по периметру. Получается очень хорошо и симпатично.
Помните: основная задача рабочей поверхности - быть скользкой, гладкой и не впитывать влагу
Затем покупаем черенки для лопат и тяпок. Один черенок для лопаты длиной 1 метр, в диаметре где-то 40мм послужит нам перекладиной в основании. Он может быть из мягких пород дерева. Второй черенок в диаметре 30 мм длиной 1,5 м, конусоподобно заточен с одного конца, твердое дерево, Бук.

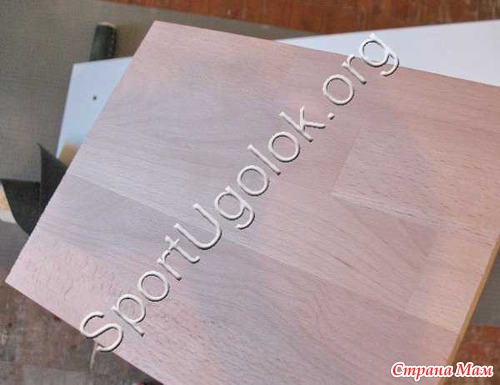

Затем покупаем доску из разряда ступени для лестниц. Из нее будут сделаны ребра каретки. Она должна быть прочной из твердых пород дерева чтобы выдержать вес человека. Я использовал клеенную кленовую доску 200х900 мм, остатки на фото.



А так же выбираем одну рейку монтажную срощенную 2х40х2000 (остаток на фото)



Теперь идем в отдел изделий из металла и покупаем:
1. Болт 8х70мм

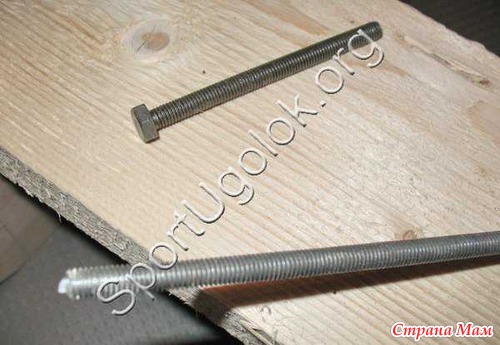

2. Длинный металлический стержень с резьбой, диаметр 8 мм, длина минимум 660 мм (распилить на два куска по 330мм)
3. Шайбы, гайки 8 мм, 5 - 6 шт
4. Цепь длиннозвенная 4 мм, длина 3 м (доска будет подвешена на цепи. Заводская доска подвешивается на капроновом тросе который так же ножно купить в строительном супермаркете, но цепь значительно удобнее для регулировки высоты - с помощью карабина закрепленного у основания доски можно переключаться на нужное звено и легко менять угол наклона)
5. Шурупы 50 мм, побольше
6. 2 винта для дерева 6х100 с шайбами (для крепления перекладины в основании)
7. Карабин пожарный оцинкованный
8. Дюбель распорный витой (закрутим в стену или потолок)



Еще нам понадобится резина чтобы оббить перекладину в основании доски. Резина кусками в строительном супермаркете не продается. Можно использовать резиновый шланг, или купить ее на блошином рынке.



Теперь очень важный материал, который не продается в Эпицентре - ткань для оббивки несущего бруса и основания каретки. В нашем случае идеально подходит ткань от военной шинели. Она достаточно плотная чтобы не собираться в складки под воздействием нагрузок и амортизирующая, чтобы избавить нас от ненужных скрипов а так же быть уплотнителем в процессе запирания каретки на доске. Как альтернатива подойдет кашемир от старого пальто.



С материалами закончили, теперь приступаем к изготовлению.
Для работы из основных инструментов достаточно иметь дрель, пилу по дереву, ножевку по металлу, молоток и набор сверел.

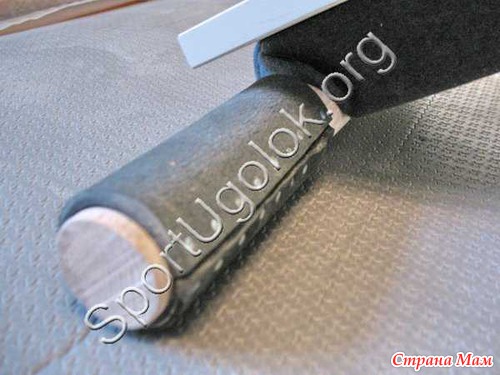

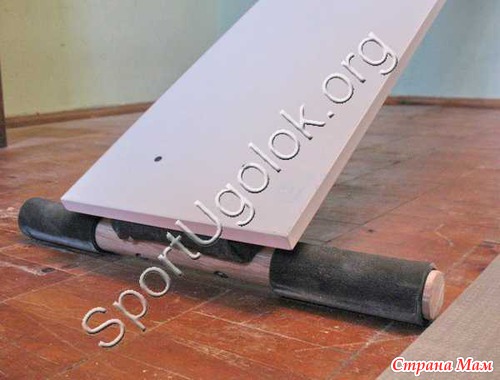

Делаем основание. Отпиливаем кусок древка лопаты длиной 600мм. Вырезаем куски резины, обтягиваем ими концы перекладины, прибиваем гвоздиками. В месте крепления делаем отверстия и углубления под шляпки наших винтов по дереву, чтобы их утопить и не царапать паркет.

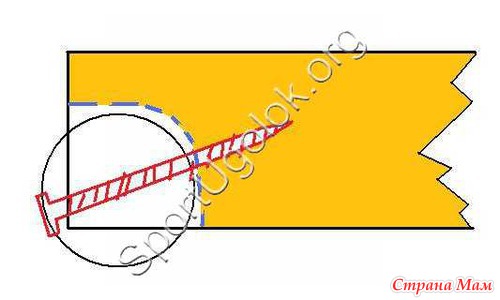

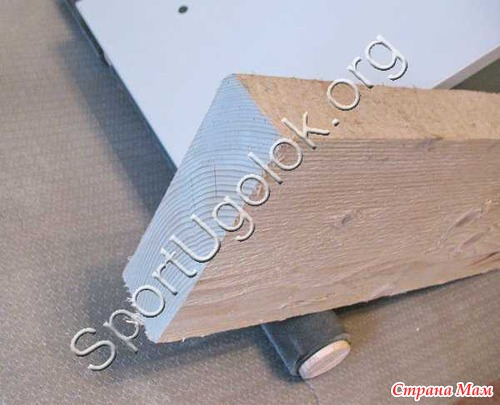

Теперь подготавливаем брус: необходимо вырезать часть бруса с одного конца (синий пунктир), чтобы потом утопить в него нашу перекладину.

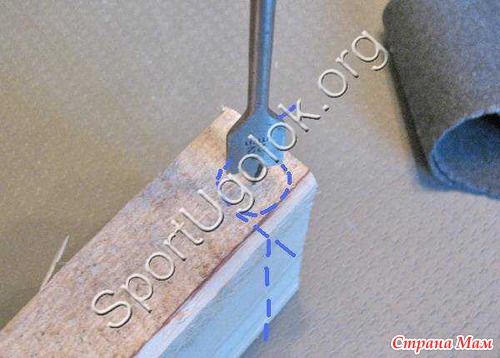

Для этого берем фрезу по дереву и с торцов сверлим брус насквозь, а потом вырезаем перемычки с двух сторон

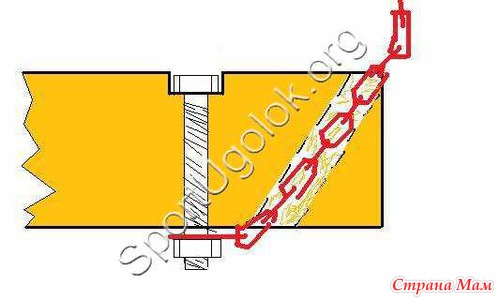

Теперь с обратного конца бруса готовим крепление цепи. Цепь крепится внизу и выходит наверх через сквозное наклонное отверстие. Общий план.



Вид снизу



Вид сверху. Необходимо вырезать полукруглое углубление с одного конца на рабочей поверхности из ДСП чтобы цепь свободно проходила

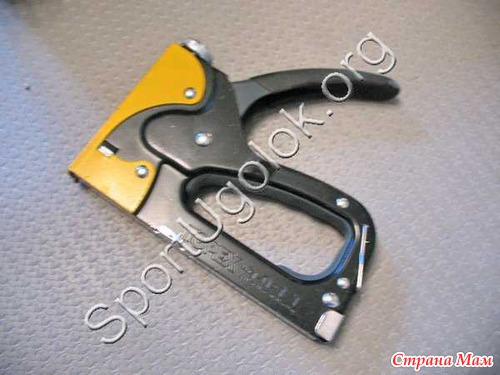

Теперь вырезаем кусок ткани, оборачиваем ею несущий брус так чтобы края приходились на верхнюю часть, которая спрячется под несущую поверхность и пришпиливаем ее таким степлером как на фото. Если нет монтажного степлера, подойдет и канцелярский т. к. брус из мягкого дерева

Теперь вырезаем кусок ткани, оборачиваем ею несущий брус так чтобы края приходились на верхнюю часть, которая спрячется под несущую поверхность и пришпиливаем ее таким степлером как на фото. Если нет монтажного степлера, подойдет и канцелярский т. к. брус из мягкого дерева




Теперь сборка: продеваем цепь, прикручиваем перекладину в основании, шурупами привинчиваем несущую поверхность сверху к брусу.

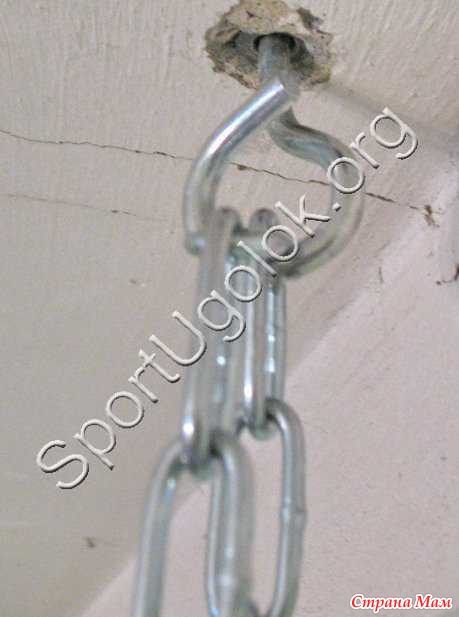

К потолку или стене крепится спиральный крюк.

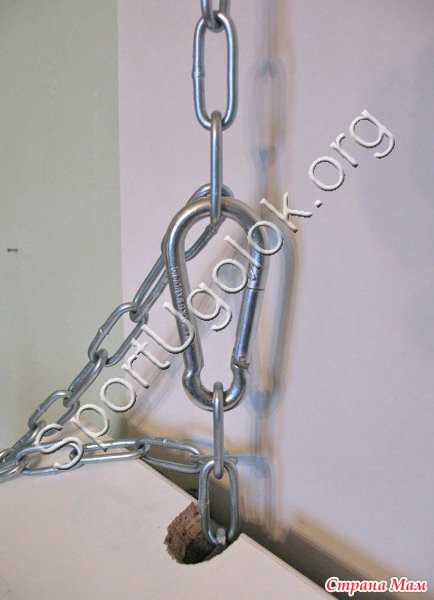

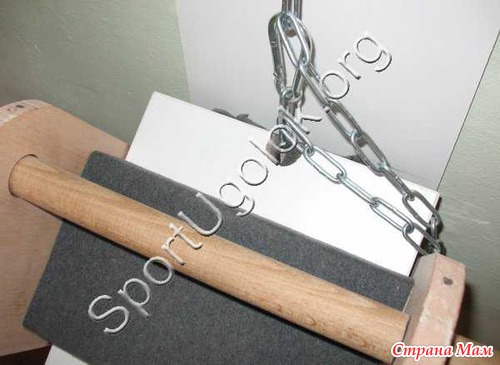

Готовую доску можно подвешивать и регулировать угол наклона с помощью карабина цепляя за нужное звено



Высоту регулируйте по таблице (см. выше)

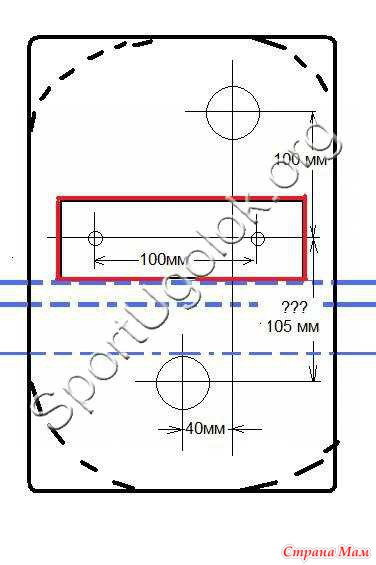

Теперь делаем каретку. Кленовую клеенную доску режем на два одинаковых куска 200х320мм. Это будут торцы. В торцах сверлим отверстия под перекладины диаметром 32 мм. Все размеры указаны точно за исключением того где???. Он зависит от толщины ткани (красный), которой вы обтянете основание каретки и несущий брус (синий). С тканью от шинели получилось 105 мм, но тут важно отмерять уже на месте чтобы каретка крепилась туго без болтанки.

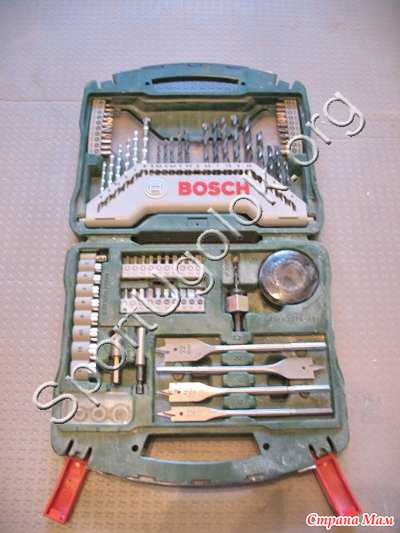

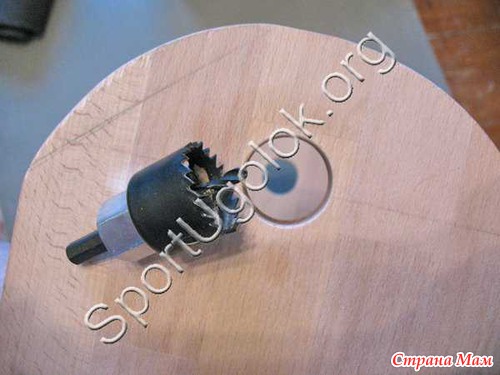

Для сверления отверстий для перекладин используем специальный инструмент

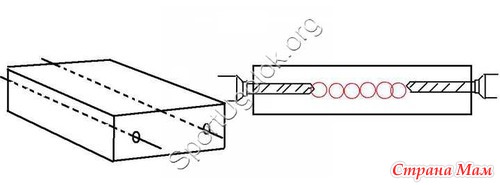

Готовим основание каретки. Берем короткий кусок бруса (270мм) и сверлим два сквозных отверстия 9 мм под металлические стержни 8 мм. Если нет такого длинного сверла, сверлим с двух сторон на сколько хватит длины сверла, а дальше с торцов высверливаем канавку (показано красным) для того чтобы соединить два канала вместе и продеть стержни насквозь.



Обязательно посадить торцы на клей. Подойдет Момент. Соединяем все вместе и затягиваем гайки. Оббиваем основание тканью и даем просохнуть клею. Делать надо тщательно и аккуратно, соблюдать все прямые углы и надежно стягивать и склеивать. Этот участок будет выдерживать самые большие нагрузки.

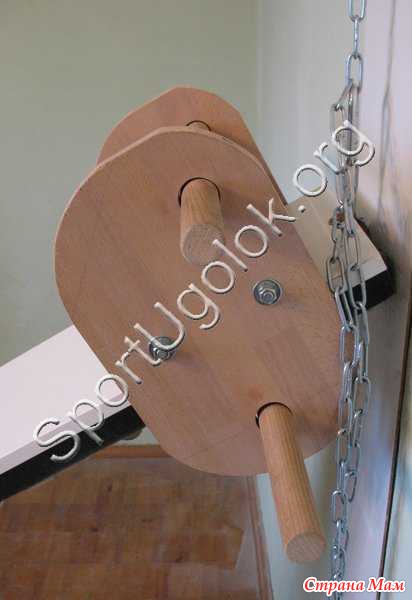

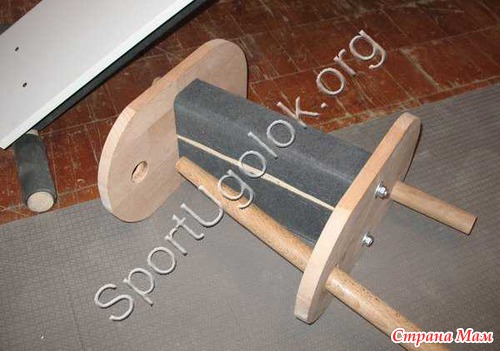

Готовая каретка в сборе

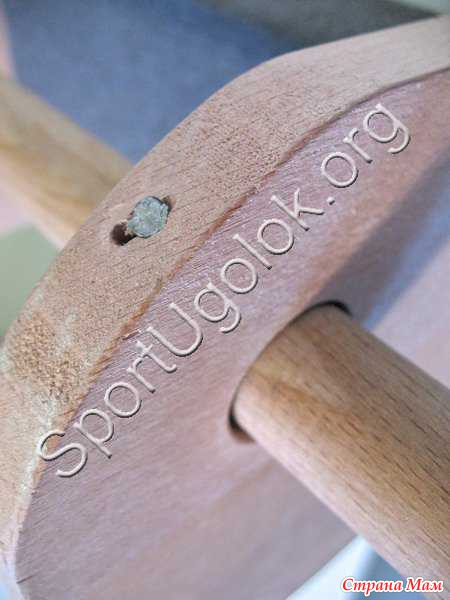

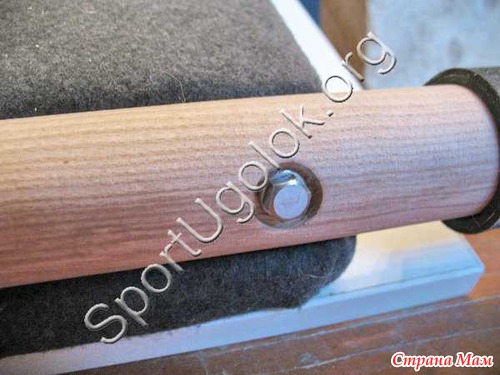

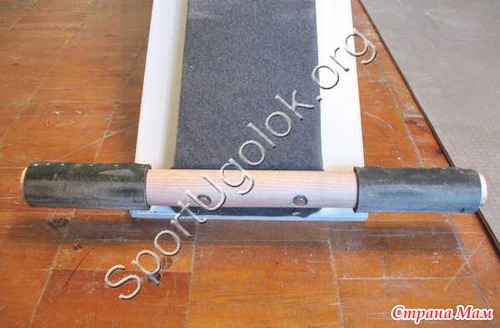

Верхняя перекладина длиной 550 мм жестко крепится на гвоздиках, забитых в торцы

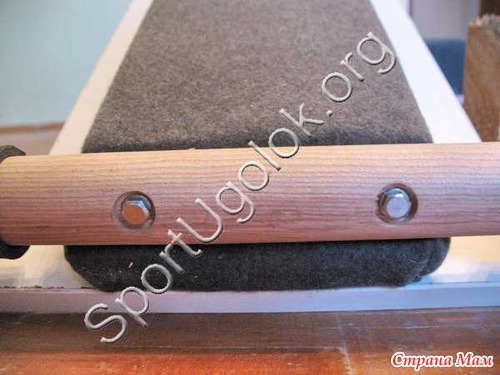

Нижняя перекладина имеет свободный ход

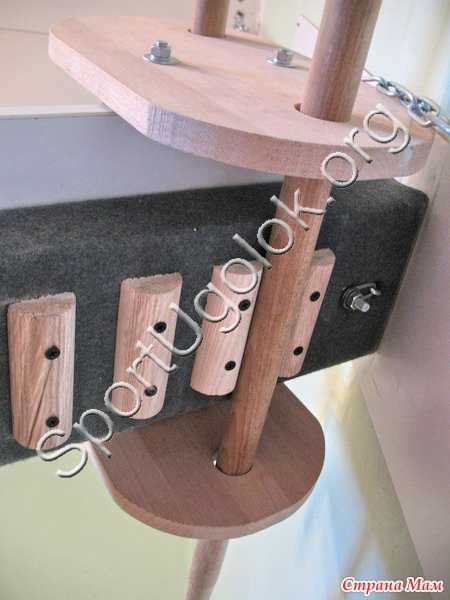

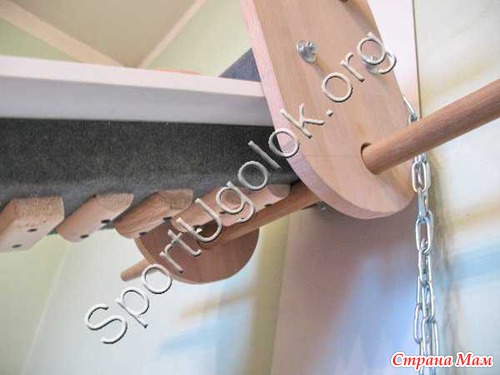

Чтобы каретка на скатывалась вниз, нарезаем нашу монтажную рейку ломтиками и прикручиваем с равным шагом по всей длине несущего бруса снизу под доской











Все материалы, кроме обивочной ткани и кусков резины, продаются в строительном супермаркете.
В результате на материалы, порезку и поклейку кромки было потрачено порядка 200 грн + некоторые материалы из домашнего хозяйства. Было получено удовольствие от удачно проделанной работы, а вещь сделанная своими руками вызывает желание почаще заниматься на этом тренажере, что есть обязательным условием хорошего результата!

Берегите своё здоровье! (оно у вас одно!)
