Построение индивидуальной выкройки для собаки (вариант № 1)

Как снимать мерки у собаки:
https://www.stranamam.ru/post/6316788/

СОВЕТ :
Перед началом снятия мерок оденьте собаке ошейник,
а талию перевяжите лентой (шнурком, веревкой, поясом...)
Так ваши мерки будут более точные.

Необходимые мерки:
- длина спины до талии (измеряется от ошейника до линии талии по прямой спине)

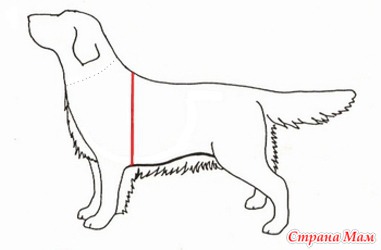

- обхват груди (измеряется самая широкая часть за передними лапами собаки)

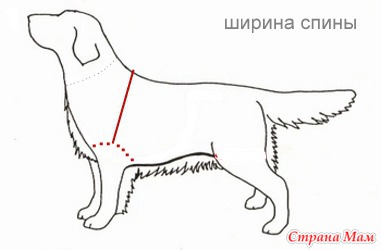

- ширина спины (расстояниепо спине между верхними ( бедровыми) суставами собаки, т. е. линия между самыми высокими точками проймы)

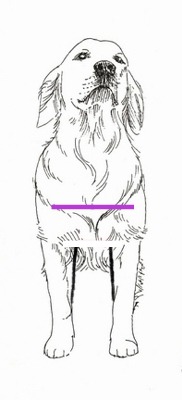

- ширина груди (линия проходит от одной плечевой кости до другой)

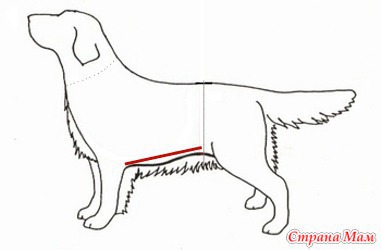

- расстояние между передней и задней лапами до линии талии

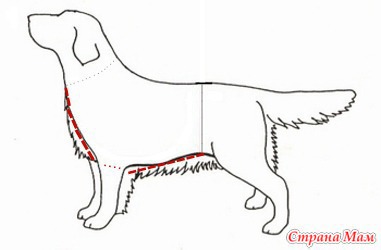

- расстояние от шеи до талии по животу

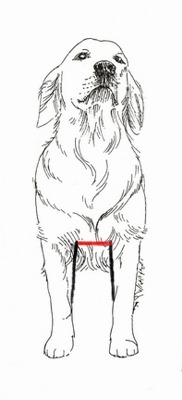

- расстояние между передними лапами

_______________
Http://www.liveinternet.ru/users/5229220/post278987281/

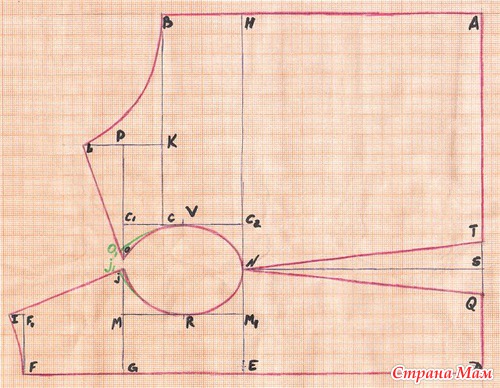

В верхнем правом углу ставим • А. Проводим горизонталь и вертикаль.
На горизонтали влево откладываем длину спины от ошейника до линии талии. Ставим • В.
- Из • А вниз откладываем 1/2 обхвата груди +1,5 см. (припуск на свободу облегания).
Ставим • D
- Из • В вниз откладываем 1/2 ширины спины +0,5 см. Ставим • С
- От • D влево откладываем расстояние между передней и задней лапами до линии талии
Ставим • Е, через нее проводим вертикаль. Вверху ставим • Н
- От • D влево откладываем расстояние от шеи до талии по животу, ставим • F
- От • F вправо откладываем 4,5(5) см. Ставим • G
- От • F вверх откладываем 3см. Ставим • F1
- От • F1 влево откладываем 0,7(1) см. Ставим • I
- Соединяем • I и • .F кривой как на схеме.
- От • G вверх откладываем 1/2 ширины груди +0,3(0,5) см.
Ставим • J
- Соединяем • I и • J по прямой.
- От • В вниз откладываем 6,5 см. Ставим • К
- От • К влево откладываем 4 см. Ставим • L
- Соединяем • В и • L кривой как на схеме.
- От • .G вверх откладываем 1/2 расстояние между лапами. Ставим • М
От • М вправо проводим прямую до пересечения с вертикалью ЕН
В месте пересечения ставим • М1. Делим отрезок М-М1 пополам. Ставим • R
- Делим отрезок LK пополам, ставим • Р.
От • Р вниз проводим вертикаль
- От • L необходимо построить прямую до пересечения с прямой, опущенной из • Р
На • пересечения ставим • О. Причем отрезок LO = отрезку IJ
- Через • С проводим горизонталь от прямой РО (точка пересечения С1 )
до прямой НЕ (• пересечения С2 ).
Делим отрезок С1-С2 пополам, ставим • V
- Отрезок С2М1 делим пополам, ставим • N
- Строим кривую проймы соединяя точки O-V-N-R-J
- От • N вправо строим горизонталь до прямой АD, ставим • S
- От • S вверх и вниз откладываем 1/4 разницы между обхватом груди и обхватом талии.
Ставим вверху • T, а внизу • Q
- Строим прямыеNT и NQ
- Обводим выкройку по точкам последовательно двигаясь от одной к другой: А-B-L-O-V-N-R-J-I-F-D-Q-N-T-A
ВЫКРОЙКА ГОТОВА!

Эту схему сохраните, не вырезайте.
Когда решите что-то сшить переведите схему на кальку и вносите изменения именно на кальке.
Так у вас всегда будет базовая схема под рукой, и не придется обять выполнять построения.

На схеме есть еще нарисованные зеленым линии и точки.
Объясняю… Сделав схему на миллиметровке автор положила сверху кальку и перевела на нее сначала верхнюю часть схемы,
потом чуть сдвинула кальку соединив линию NT на кальке с линией NQ на миллиметровке. И перевела нижнюю часть.
Получила одну целую деталь. Вырезала ее и приложила к собаке.
Так вот зеленые линии дали более плавную линию проймы (может у вас они не понадобятся).

_______________
ЕЩЕ ОДИН СПОСОБ ПОСТРОЕНИЯ ВЫКРОЙКИ:
https://www.stranamam.ru/post/6325330/
